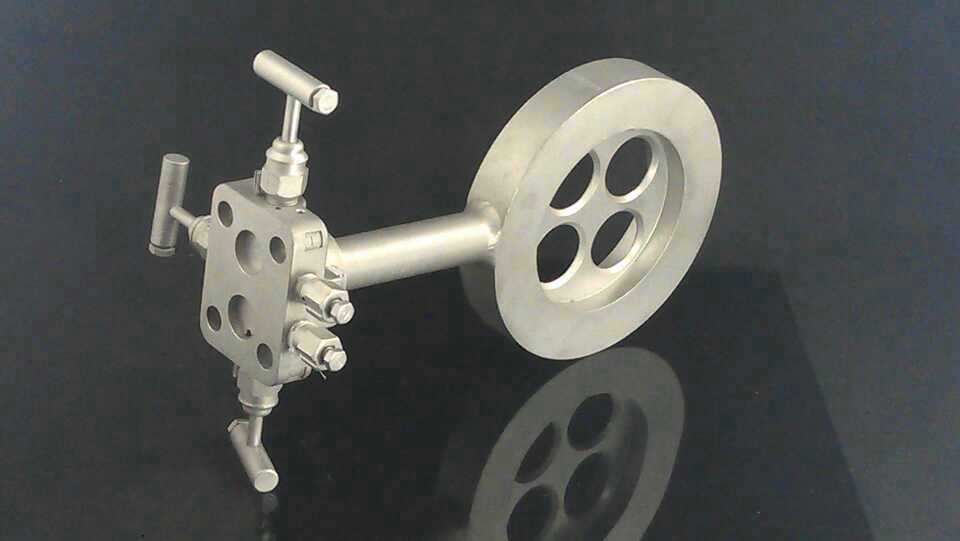

差壓式(也稱節流式) 流量計是基于流體流動的節流原理，利用流體流經節流裝置時產生的壓力差而實現流量測量的。它是目前生產中測量流量最成熟，最常用的方法之一。通常是由能將被測流量轉換成壓差信號的節流裝置和能將此壓差轉換成對應的流量值顯示出來的差壓計以及顯示儀表所組成。在單元組合儀表中，由節流裝置產生的壓差信號，經常通過差壓變送器轉換成相應的標準信號(電的或氣的)，以供顯示、記錄或控制用。
| 產品特點 | 產品規格 | 訂購信息 | 資料下載 | ||||||||||
|

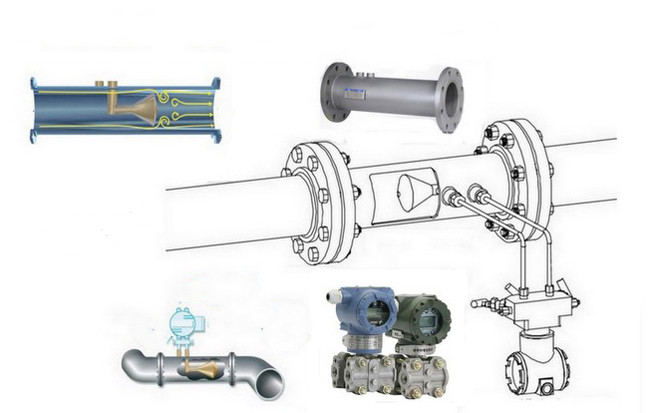

節流式流量計是一種典型的差壓式流量計．是目前工業生產中用來測量氣體、液體和蒸氣流量的最常用的一種流量儀表．據調查統計，在煉鋼廠、煉油廠等工業生產系統中所使用的流量計有（70—80）%左右是節流式流量計。在整個工業生產領域中，節流式流量計也占流量儀表總數的一半以上。節流式流量計所以得到如此廣泛的應用，主要是因為它具有以下兩個非常突出的優點： ①結構簡單，安裝方便，工作可靠，
成本低，又具有一定準確度．能滿足工程測量的需要。 ②有很長的使用歷史，有豐富的、可靠的實驗數據，設計加工已經標準化．只要按標準設計加工的節流式流量計，不需要進行實際標定，也能在已知的不確定度范圍內進行流量。
使用標準節流裝置時，流體的性質和狀態必須滿足下列條件： ①流體必須充滿管道和節流裝置，并連續地流經管道。
②流體必須是牛頓流體，即在物理上和熱力學上是均勻的、單相的，或者可以認為是單相的，包括混合氣體，溶液和分散性粒子小于0.1m的膠體．在氣體中有不大于2%（質量成分）均勻分散的固體微粒，或液體中有不大于5%（體積成分）均勻分散的氣泡，也可認為是單相流體．但其密度應取平均密度。
③流體流經節流件時不發生相交。
④流體流量不隨時間變化或變化非常緩慢。
⑤流體在流經節流件以前，流束是平行于管道軸線的無旋流。
|
|||||||||||||
